項目

描述

處理器

Intel?Celeron 3865U

Intel?Core i5-6300U

Intel?Core i5-7200U

Intel?Core i7-6660U

雙核1.8GHz

雙核2.4GHz (Up to 3.0GHz)

雙核2.5GHz (Up to 3.1GHz)

雙核2.6GHz (Up to 3.4GHz)

可兼容Intel? Skylake-U或Kaby lake-U Pentium/Celeron/I3/I5/I7系列低功耗處理器

內  存

1* SO-DIMM內存插槽,支持雙通道2133MHz DDR4 內存,最大支持16GB

顯  示

集成Intel? HD Graphics 540/610/620/650等（視具體的CPU型號所支持）

1* VGA接口，1*HDMI接口（支持4K60HZ），1*LVDS或eDP接口（默認為L(zhǎng)VDS）

支持VGA、HDMI、LVDS或eDP同步/異步顯示

網  絡

2* intel i226（可選單網），支持網絡喚醒/PXE

存  儲

1* 7pin SATA3.0硬盤接口,傳輸速率達6Gbps

1* mSATA接口

音  頻

板載ALC897 7.1聲道高保真音頻控制器，支持MIC/Line-out，功放(2歐5W雙聲道)

擴展插槽

1* Mini-PCIe插槽（支持wifi和4G模塊）

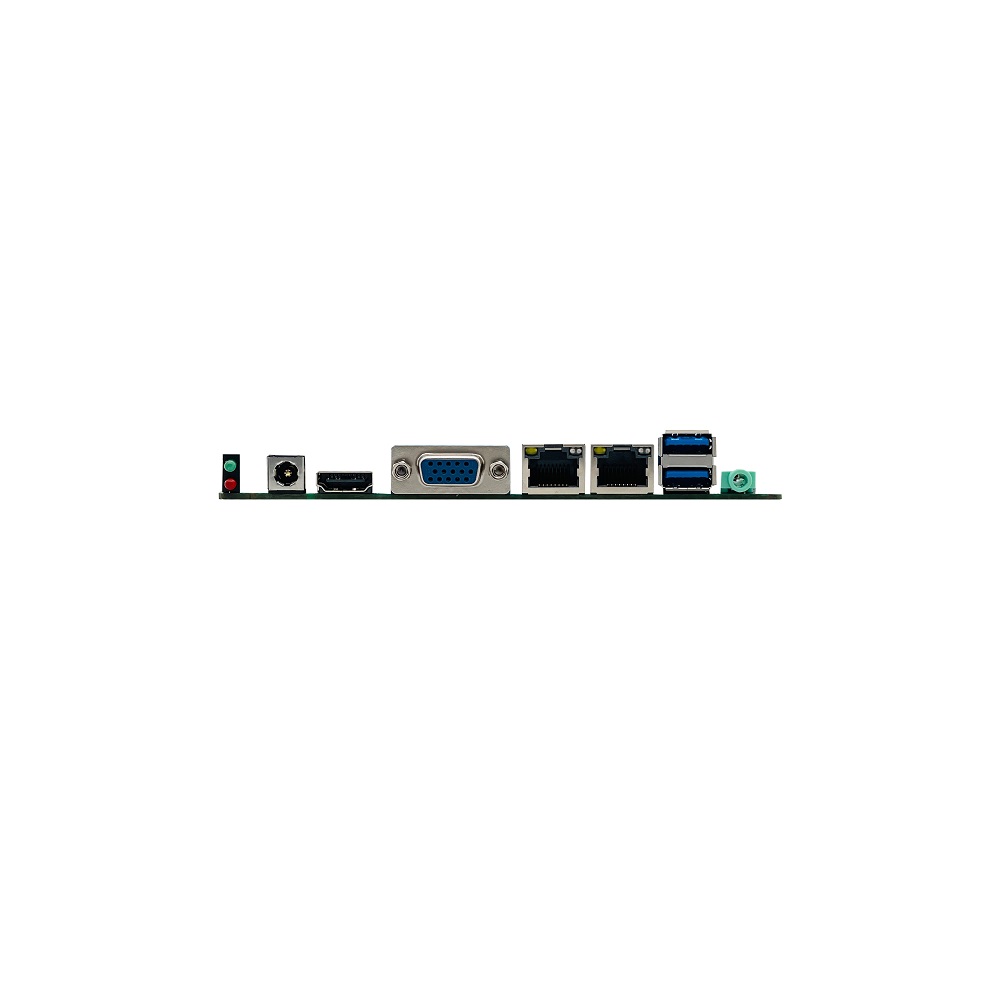

背板I/O接口

1* HDMI顯示接口

1* VGA顯示接口

2* USB 2.0接口（默認為網口，USB2.0和LAN2為二選一）

2* USB3.0 接口

2* RJ-45 千兆網絡接口（其中LAN2與USB2.0接口為二選一）

1* Line out接口(綠色)

1* 電源、硬盤指示燈

1* 清COMS按鍵開關（位于USB3.0連接器背面）

1* 12V DC電源輸入接口

內置I/O接口

1* LVDS接口 2*15pin,支持雙通道24bit（可通過調整硬件支持eDP，默認LVDS）

1* 屏背光供電接口 1*6pin

6* USB 2.0接口 2*5Pin（單網內置支持4個USB2.0接口，雙網支持6個USB2.0）

1* 前置音頻接口 2*5pin（支持line-out和MIC）

1* 功放接口 1*4pin

6* COM接口（COM1-6默認支持RS232，其中COM1/2可跳線支持RS232或RS485，COM3可調整硬件支持RS485/RS422,COM4可調整硬件支持RS485）

1* 硬盤供電接口

1* 4pin ATX電源接口

1* 前面板開關按鈕和指示燈接口 2*5Pin

風扇接口

1*4pin CPU智能風扇接口

GPIO

支持4路輸入輸出GPIO

BIOS

64Mb Flash ROM

看門狗

支持硬件復位功能(256級，0~255秒)

操作系統

Windows 8/Windows 10/Linux

電源類型

采用DC 12V電源供電

工作溫度

-10℃～60℃

儲存溫度

-20℃～70℃

工作濕度

5%-95%相對濕度,無冷凝

尺 寸

146mm x 102mm
